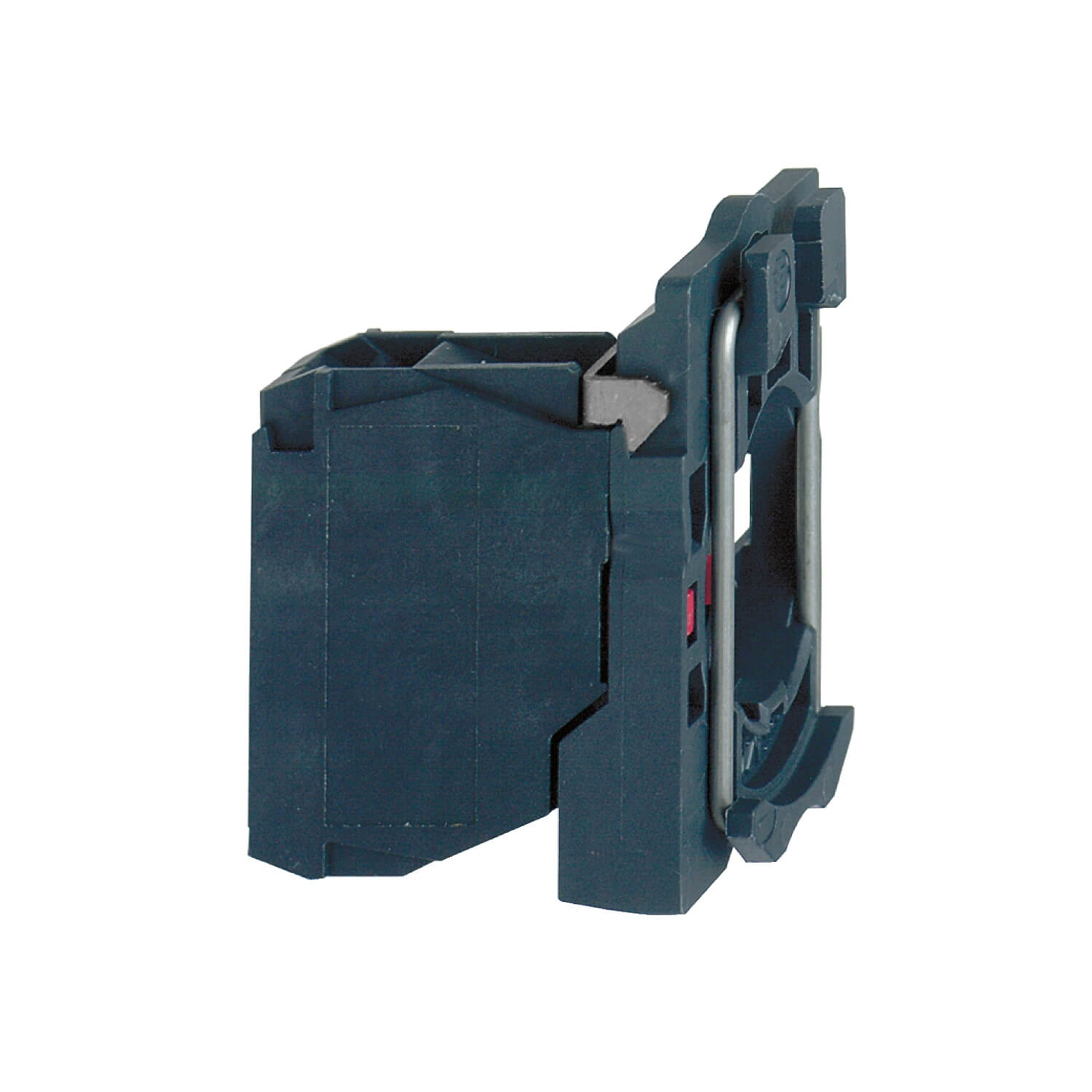

ZB5AZ102 用于控制键的本体 – Ø 22 – 1NC
Specification：
| 产品系列 |
Harmony XB5
|
|
|---|---|---|
| 产品类型 |
全部机体/触点组件
|
|
| 产品短名 |
ZB5
|
|
| 固定圈材料 |
塑料
|
|
| 每件单独销售数量 |
1
|
|
| 操纵头类型 |
标准
|
|
| 触点类型 |
1NC
|
|
| 触点动作 |
慢断
|
|
| 触点类型 |
单个
|
|
| 接线能力 |
螺栓紧固, <= 2 x 1.5 mm² 带篐线端子 符合 EN 60947-1
螺栓紧固, >= 1 x 0.22 mm² 不带篐线端子 符合 EN 60947-1 |
| CAD 总宽度 |
30 mm
|
|
|---|---|---|
| CAD 总高度 |
42 mm
|
|
| CAD 总深度 |
32 mm
|
|
| ISO n°1端子 |
(11-12)NC
|
|
| 产品重量 |
0.021 kg
|
|
| 设备组成 |
机身
固定圈 |
|
| 触线使用 |
标准触头
|
|
| 强制打开 |
有 符合 EN/IEC 60947-5-1 附录 K
|
|
| 运作传播 |
1.5 mm (NC更改电气状态)
4.3 mm (总行程) |
|
| 控制力 |
2 N NC更改电气状态
|
|
| 机械寿命 |
10000000 次
|
|
| 紧固扭矩 |
0.8…1.2 N.m 符合 EN 60947-1
|
|
| 螺丝头形状 |
交叉 兼容 Philips no 1 螺丝刀
交叉 兼容 pozidriv No 1 螺丝刀 一字槽 兼容 平 Ø 4 mm 螺丝刀 一字槽 兼容 平 Ø 5.5 mm 螺丝刀 |
|
| 触点材料 |
银合金(银/镍)
|
|
| 短路保护 |
10 A 熔丝管 类型 gG 符合 EN/IEC 60947-5-1
|
|
| 约定发热电流 [Ith] |
10 A 符合 EN/IEC 60947-5-1
|
|
| 额定绝缘电压 [Ui] |
600 V （污染等级 3) 符合 EN 60947-1
|
|
| 额定冲击耐受电压 [Uimp] |
6 kV 符合 EN 60947-1
|
|
| 额定工作电流 [Ie] |
3 A 在…上 240 V, AC-15, A600 符合 EN/IEC 60947-5-1
6 A 在…上 120 V, AC-15, A600 符合 EN/IEC 60947-5-1 0.1 A 在…上 600 V, DC-13, Q600 符合 EN/IEC 60947-5-1 0.27 A 在…上 250 V, DC-13, Q600 符合 EN/IEC 60947-5-1 0.55 A 在…上 126 V, DC-13, Q600 符合 EN/IEC 60947-5-1 1.2 A 在…上 600 V, AC-15, A600 符合 EN/IEC 60947-5-1 |
|
| 电气寿命 |
1000000 次, AC-15, 2 A 在…上 230 V, 工作额定值 <3600 次/小时, 负载系数: 0.5 符合 EN/IEC 60947-5-1 附录 C
1000000 次, AC-15, 3 A 在…上 120 V, 工作额定值 <3600 次/小时, 负载系数: 0.5 符合 EN/IEC 60947-5-1 附录 C 1000000 次, AC-15, 4 A 在…上 24 V, 工作额定值 <3600 次/小时, 负载系数: 0.5 符合 EN/IEC 60947-5-1 附录 C 1000000 次, DC-13, 0.2 A 在…上 110 V, 工作额定值 <3600 次/小时, 负载系数: 0.5 符合 EN/IEC 60947-5-1 附录 C 1000000 次, DC-13, 0.5 A 在…上 24 V, 工作额定值 <3600 次/小时, 负载系数: 0.5 符合 EN/IEC 60947-5-1 附录 C |
|
| 电气可靠性 |
Λ < 10exp(-6) 在…上 5 V, 1 mA 清洁的环境中 符合 EN/IEC 60947-5-4
Λ < 10exp(-8) 在…上 17 V, 5 mA 清洁的环境中 符合 EN/IEC 60947-5-4 |
|
| 设备简介 |
基本组装件
|
| 保护处理 |
TH
|
|
|---|---|---|
| 贮存环境温度 |
-40…70 °C
|
|
| 运行温度 |
-40…70 °C
|
|
| IP 保护等级 |
IP20 符合 IEC 60529
|
|
| 符合标准 |
UL 508
EN/IEC 60947-5-1 JIS C8201-5-1 EN/IEC 60947-1 CSA C22.2 No 14 EN/IEC 60947-5-4 JIS C8201-1 |
|
| 产品认证 |
CSA
UL GL LROS (Lloyds register of shipping) BV DNV RINA |
|
| 抗振动 |
5 gn (f= 2…500 Hz) 符合 IEC 60068-2-6
|
|
| 抗冲击 |
30 gn (持续时间 = 18 ms) 适用 半正弦冲击 符合 IEC 60068-2-27
50 gn (持续时间 = 11 ms) 适用 半正弦冲击 符合 IEC 60068-2-27 |
| 包装1的单位类别 |
PCE
|
|
|---|---|---|
| 包装1的数量 |
1
|
|
| 包装1的重量 |
20 g
|
|
| 包装1高度 |
3.4 cm
|
|
| 包装1宽度 |
4.5 cm
|
|
| 包装1长度 |
5.4 cm
|
|
| 包装2的单位类别 |
BB1
|
|
| 包装2的数量 |
5
|
|
| 包装2重量 |
102 g
|
|
| 包装2高度 |
3.4 cm
|
|
| 包装2宽度 |
4.5 cm
|
|
| 包装2长度 |
26.5 cm
|
|
| 包装3的单位类别 |
S03
|
|
| 包装3的数量 |
300
|
|
| 包装3重量 |
6.58 kg
|
|
| 包装3高度 |
30 cm
|
|
| 包装3宽度 |
30 cm
|
|
| 包装3长度 |
40 cm
|
