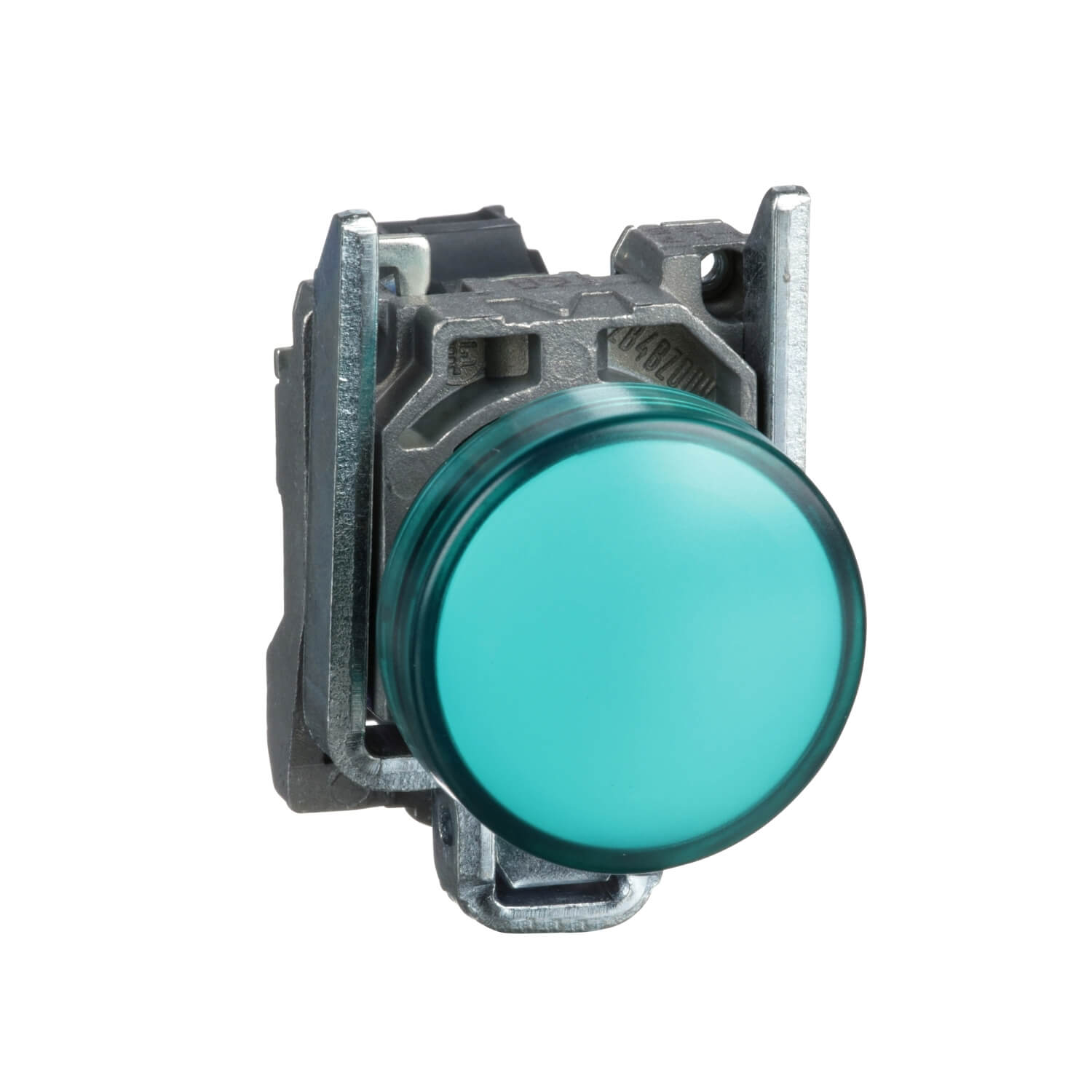

XB4BVB3 指示灯 LED 24V 绿色 22mm
Specification:
| 产品系列 |
Harmony XB4
|
|
|---|---|---|
| 产品类型 |
指示灯
|
|
| 产品短名 |
XB4
|
|
| 边框材料 |
镀镍金属
|
|
| 固定圈材料 |
Zamak
|
|
| 安装直径 |
22 mm
|
|
| 操纵头类型 |
标准
|
|
| 每件单独销售数量 |
1
|
|
| 信号单元头部形状 |
圆形
|
|
| 操作头或镜片颜色 |
绿色
|
|
| 操纵杆附加信息 |
带平面镜
|
|
| 灯源 |
受保护的LED
|
|
| 灯座 |
内置BA 9s底座
|
|
| 光源颜色 |
绿色
|
|
| 额定电源电压 [Us] |
24 V 交流/直流 50/60 Hz
|
| 高度 |
47 mm
|
|
|---|---|---|
| 宽度 |
30 mm
|
|
| 深度 |
54 mm
|
|
| ISO n°1端子 |
(X1-X2)PL
|
|
| 产品重量 |
0.08 kg
|
|
| 高压垫圈阻抗 |
7000000 Pa 在…上 55 °C, 距离: 0.1 m
|
|
| 接线能力 |
螺栓紧固, <= 2 x 1.5 mm² 带篐线端子 符合 EN/IEC 60947-1
螺栓紧固, 1 x 0.22…2 x 2.5 mm² 不带篐线端子 符合 EN/IEC 60947-1 |
|
| 额定绝缘电压 [Ui] |
250 V （污染等级 3) 符合 EN 60947-1
|
|
| 额定冲击耐受电压 [Uimp] |
4 kV 符合 EN 60947-1
|
|
| 信号类型 |
恒定
|
|
| 电流消耗 |
18 mA
|
|
| 使用寿命 |
100000 小时 在25°C、额定电压时
|
|
| 浪涌耐受 |
1 kV 符合 IEC 61000-4-5
|
|
| 设备简介 |
产品（非零部件）
|
|
| 电源电压范围 |
19.2…30 V 直流
21.6…26.4 V 交流 |
| 保护处理 |
TH
|
|
|---|---|---|
| 贮存环境温度 |
-40…70 °C
|
|
| 运行温度 |
-40…70 °C
|
|
| 电击保护级别 |
级别 I 符合 IEC 60536
|
|
| IP 保护等级 |
IP66 符合 IEC 60529
IP67 IP69 IP69K |
|
| NEMA防护等级 |
NEMA 13
NEMA 4X |
|
| IK 保护等级 |
IK06 符合 IEC 50102
|
|
| 符合标准 |
EN/IEC 60947-5-5
EN/IEC 60947-5-4 EN/IEC 60947-5-1 JIS C8201-5-1 UL 508 CSA C22.2 No 14 EN/IEC 60947-1 JIS C8201-1 |
|
| 产品认证 |
CSA
列出的 UL |
|
| 抗振动 |
5 gn (f= 12…500 Hz) 符合 IEC 60068-2-6
|
|
| 抗冲击 |
30 gn (持续时间 = 18 ms) 适用 半正弦冲击 符合 IEC 60068-2-27
50 gn (持续时间 = 11 ms) 适用 半正弦冲击 符合 IEC 60068-2-27 |
|
| 抗瞬时脉冲能力 |
2 kV 符合 IEC 61000-4-4
|
|
| 抗电磁域 |
10 V/m 符合 IEC 61000-4-3
|
|
| 抗静电放电 |
6 kV 接触(金属部件) 符合 IEC 61000-4-2
8 kV 自由空气中(绝缘部件里) 符合 IEC 61000-4-2 |
|
| 电磁辐射 |
等级 B 符合 IEC 55011
|
| 包装1的单位类别 |
PCE
|
|
|---|---|---|
| 包装1的数量 |
1
|
|
| 包装1的重量 |
79.6 g
|
|
| 包装1高度 |
3.5 cm
|
|
| 包装1宽度 |
5 cm
|
|
| 包装1长度 |
9 cm
|
