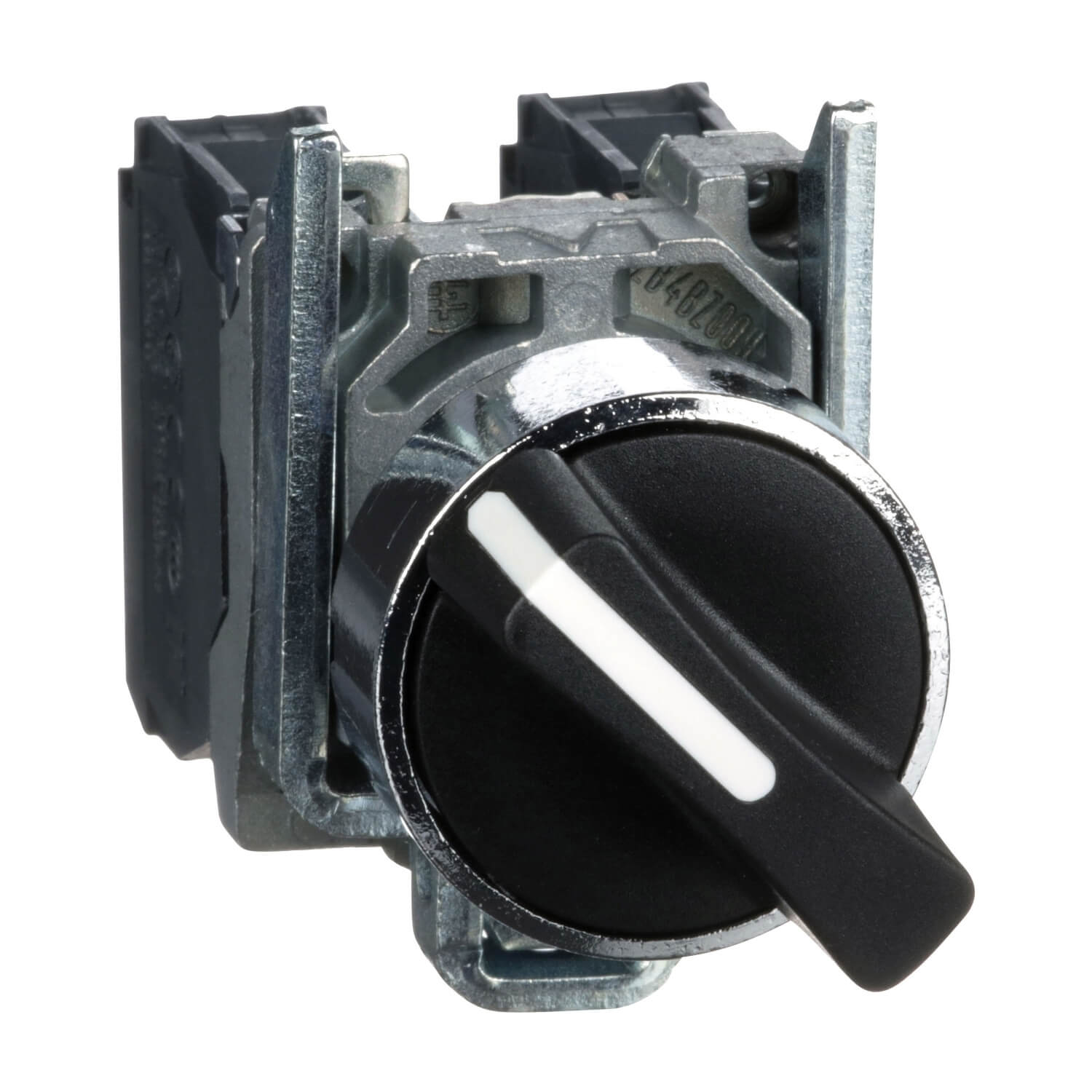

XB4BD25 选择开关 2 位锁定选择带 1NO+1NC 600 V 22mm
Specification：
| 产品系列 |
Harmony XB4
|
|
|---|---|---|
| 产品类型 |
选型开关
|
|
| 产品短名 |
XB4
|
|
| 边框材料 |
镀镍金属
|
|
| 固定圈材料 |
Zamak
|
|
| 安装直径 |
22 mm
|
|
| 每件单独销售数量 |
1
|
|
| 操纵头类型 |
标准
|
|
| 信号单元头部形状 |
圆形
|
|
| 操作头类型 |
锁定
|
|
| 操纵杆外形 |
黑色 短柄
|
|
| 操作头位置信息 |
2 位 90°
|
|
| 触点类型 |
1NO + 1NC
|
|
| 触点动作 |
慢断
|
|
| 接线能力 |
螺栓紧固, <= 2 x 1.5 mm² 带篐线端子 符合 EN/IEC 60947-1
螺栓紧固, >= 1 x 0.22 mm² 不带篐线端子 符合 EN/IEC 60947-1 |
| 高度 |
47 mm
|
|
|---|---|---|
| 宽度 |
30 mm
|
|
| 深度 |
68 mm
|
|
| ISO n°1端子 |
(13-14)NO
(21-22)NC |
|
| 产品重量 |
0.105 kg
|
|
| 高压垫圈阻抗 |
7000000 Pa 在…上 55 °C, 距离: 0.1 m
|
|
| 触线使用 |
标准触头
|
|
| 强制打开 |
有 符合 EN/IEC 60947-5-1 附录 K
|
|
| 扭矩 |
0.14 N.m NO更改电气状态
|
|
| 机械寿命 |
1000000 次
|
|
| 紧固扭矩 |
0.8…1.2 N.m 符合 EN 60947-1
|
|
| 螺丝头形状 |
交叉 兼容 Philips no 1 螺丝刀
交叉 兼容 pozidriv No 1 螺丝刀 一字槽 兼容 平 Ø 4 mm 螺丝刀 一字槽 兼容 平 Ø 5.5 mm 螺丝刀 |
|
| 触点材料 |
银合金(银/镍)
|
|
| 短路保护 |
10 A 熔丝管 类型 gG 符合 EN/IEC 60947-5-1
|
|
| 约定发热电流 [Ith] |
10 A 符合 EN/IEC 60947-5-1
|
|
| 额定绝缘电压 [Ui] |
600 V （污染等级 3) 符合 EN 60947-1
|
|
| 额定冲击耐受电压 [Uimp] |
6 kV 符合 EN 60947-1
|
|
| 额定工作电流 [Ie] |
3 A 在…上 240 V, AC-15, A600 符合 EN/IEC 60947-5-1
6 A 在…上 120 V, AC-15, A600 符合 EN/IEC 60947-5-1 0.1 A 在…上 600 V, DC-13, Q600 符合 EN/IEC 60947-5-1 0.27 A 在…上 250 V, DC-13, Q600 符合 EN/IEC 60947-5-1 0.55 A 在…上 126 V, DC-13, Q600 符合 EN/IEC 60947-5-1 1.2 A 在…上 600 V, AC-15, A600 符合 EN/IEC 60947-5-1 |
|
| 电气寿命 |
1000000 次, AC-15, 2 A 在…上 230 V, 工作额定值 <3600 次/小时, 负载系数: 0.5 符合 EN 60947-5-1 附录 C
1000000 次, AC-15, 3 A 在…上 120 V, 工作额定值 <3600 次/小时, 负载系数: 0.5 符合 EN 60947-5-1 附录 C 1000000 次, AC-15, 4 A 在…上 24 V, 工作额定值 <3600 次/小时, 负载系数: 0.5 符合 EN 60947-5-1 附录 C 1000000 次, DC-13, 0.2 A 在…上 110 V, 工作额定值 <3600 次/小时, 负载系数: 0.5 符合 EN 60947-5-1 附录 C 1000000 次, DC-13, 0.5 A 在…上 24 V, 工作额定值 <3600 次/小时, 负载系数: 0.5 符合 EN 60947-5-1 附录 C |
|
| 电气可靠性 |
Λ < 10exp(-6) 在…上 5 V 和 1 mA 清洁的环境中 符合 EN/IEC 60947-5-4
Λ < 10exp(-8) 在…上 17 V 和 5 mA 清洁的环境中 符合 EN/IEC 60947-5-4 |
|
| 设备简介 |
产品（非零部件）
|
| 保护处理 |
TH
|
|
|---|---|---|
| 贮存环境温度 |
-40…70 °C
|
|
| 运行温度 |
-40…70 °C
|
|
| 过电压种类 |
Class I 符合 IEC 60536
|
|
| IP 保护等级 |
IP69
IP69K IP67 符合 IEC 60529 |
|
| NEMA防护等级 |
NEMA 13
NEMA 4X |
|
| 符合标准 |
EN/IEC 60947-5-5
JIS C8201-5-1 UL 508 EN/IEC 60947-5-4 EN/IEC 60947-1 CSA C22.2 No 14 EN/IEC 60947-5-1 JIS C8201-1 |
|
| 产品认证 |
DNV
LROS (Lloyds register of shipping) CSA GL UL RINA BV |
|
| 抗振动 |
5 gn (f= 2…500 Hz) 符合 IEC 60068-2-6
|
|
| 抗冲击 |
30 gn (持续时间 = 18 ms) 适用 半正弦冲击 符合 IEC 60068-2-27
50 gn (持续时间 = 11 ms) 适用 半正弦冲击 符合 IEC 60068-2-27 |
| 包装1的单位类别 |
PCE
|
|
|---|---|---|
| 包装1的数量 |
1
|
|
| 包装1的重量 |
104 g
|
|
| 包装1高度 |
8.8 cm
|
|
| 包装1宽度 |
3.4 cm
|
|
| 包装1长度 |
5.3 cm
|
|
| 包装2的单位类别 |
BB1
|
|
| 包装2的数量 |
5
|
|
| 包装2重量 |
520 g
|
|
| 包装2高度 |
8.8 cm
|
|
| 包装2宽度 |
26.5 cm
|
|
| 包装2长度 |
3.4 cm
|
