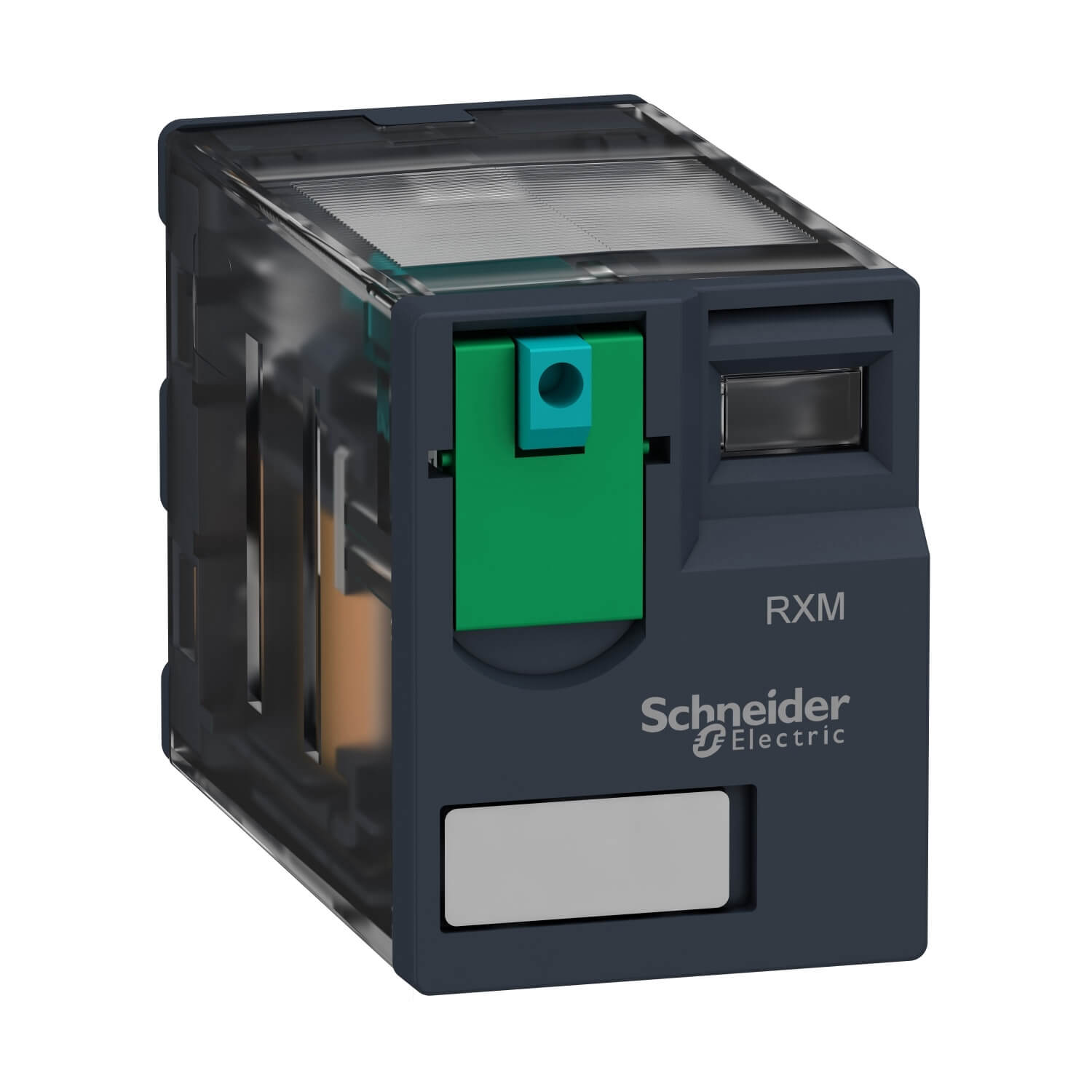

RXM2AB1BD RXM小型继电器,2 C/O 24 V DC 12 A
Specification:
| 产品系列 |
Zelio Relay
|
|
|---|---|---|
| 系列号 |
小型
|
|
| 产品类型 |
插入式继电器
|
|
| 产品短名 |
RXM
|
|
| 触点类型 |
2 OC
|
|
| 控制回路电压 |
24 V DC
|
|
| 额定负载电流 壳体内 [Ithe] |
12 A 在…上 -40…55 °C
|
|
| LED 状态 |
无
|
|
| 控制类型 |
锁定测试按钮
|
|
| 利用系数 |
20 %
|
| 针脚类型 |
扁平
|
|
|---|---|---|
| 额定绝缘电压 [Ui] |
250 V 符合 IEC
300 V 符合 CSA 300 V 符合 UL |
|
| 额定冲击耐受电压 [Uimp] |
4 kV 在 1.2/50 µs
|
|
| 触点材料 |
AgNi
|
|
| 额定工作电流 [Ie] |
12 A 在…上 28 V (DC) NO 符合 IEC
12 A 在…上 250 V (AC) NO 符合 IEC 6 A 在…上 28 V (DC) NC 符合 IEC 6 A 在…上 250 V (AC) NC 符合 IEC 12 A 在…上 28 V (DC) 符合 UL 12 A 在…上 277 V (AC) 符合 UL |
|
| 最大开关电压 |
250 V 符合 IEC
|
|
| resistive rated load |
12 A 在…上 250 V AC
12 A 在…上 28 V DC |
|
| 最大开关能力 |
3000 VA/336 W
|
|
| 最小开关能力 |
170 mW 在…上 10 mA, 17 V
|
|
| 工作额定值 |
<=1200次/小时 欠载
<=18000次/小时 无负荷 |
|
| 机械寿命 |
10000000 次
|
|
| 电气寿命 |
100000 次 适用 阻性（负载） 负载
|
|
| average coil consumption in W |
0.9 W
|
|
| 压降阀值 |
>= 0.1 Uc
|
|
| operate time |
20 ms
|
|
| release time |
20 ms
|
|
| average coil resistance |
650 Ω 在…上 20 °C +/- 10 %
|
|
| 额定操作电压限制 |
19.2…26.4 V DC
|
|
| 安全可靠的数据 |
B10d = 100000
|
|
| 保护种类 |
RT I
|
|
| 测试水平 |
A 级
|
|
| 操作位置 |
任何位置
|
|
| 产品重量 |
0.037 kg
|
|
| 设备简介 |
产品（非零部件）
|
| 绝缘性能 |
1300 V AC 触头之间 和 微断 绝缘
2000 V AC 线圈和触头之间 2000 V AC 极之间 |
|
|---|---|---|
| 产品认证 |
RoHS
GOST CSA REACH UL Lloyd’s CE |
|
| 符合标准 |
CSA C22.2 No 14
UL 508 EN/IEC 61810-1 |
|
| 贮存环境温度 |
-40…85 °C
|
|
| 环境温度 |
-40…55 °C
|
|
| 抗振动 |
3 gn, 振幅 = +/- 1 mm (f = 10…150 Hz)5个周期，工作中
5 gn, 振幅 = +/- 1 mm (f = 10…150 Hz)5个周期，非工作中 |
|
| IP 保护等级 |
IP40 符合 EN/IEC 60529
|
|
| 抗冲击 |
10 gn 适用 运行期间
30 gn 适用 非运行 |
|
| 污染等级 |
3
|
| 包装1的重量 |
34.000 g
|
|
|---|---|---|
| 包装1高度 |
0.410 dm
|
|
| 包装1宽度 |
0.210 dm
|
|
| 包装1长度 |
0.280 dm
|
