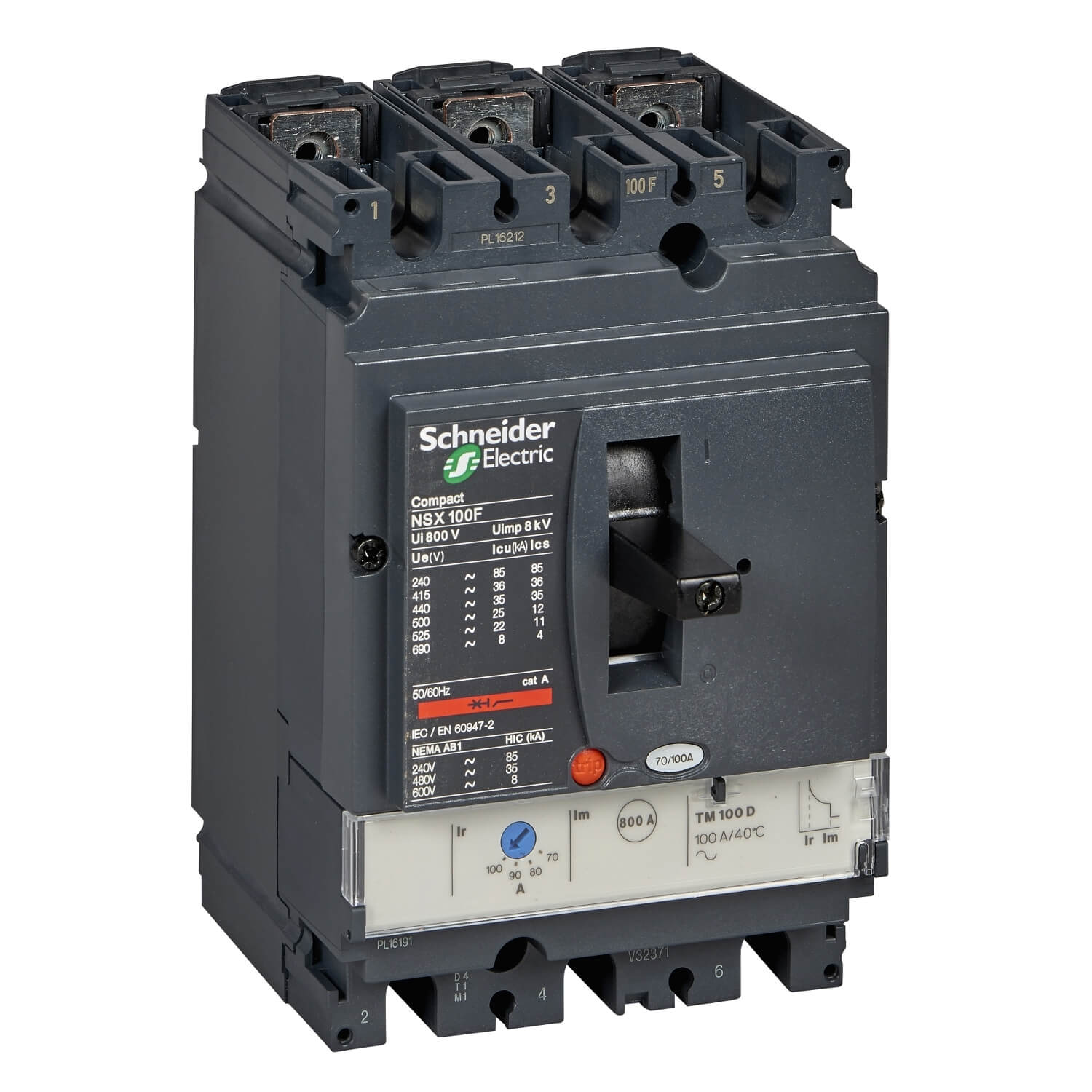

LV429631 塑壳断路器 Compact NSX100F TM80D – 3P 3D

Category: 施耐德

Specification：

主要信息
产品系列	Compact
产品名称	Compact NSX
产品系列	NSX100…250
产品短名	Compact NSX100F
产品类型	断路器
产品应用	配电保护
极数	3P
保护极说明	3t
额定电流 [In]	80 A 在…上 40 °C
额定工作电压 [Ue]	690 V AC 50/60 Hz
网络类型	AC
网络频率	50/60 Hz
隔离功能	适用符合 EN 60947-2 适用符合 IEC 60947-2
使用类别	AC类
[Icu] rated ultimate short-circuit breaking capacity	10 kA 在…上 600 V AC 50/60 Hz 符合 UL 508 25 kA 在…上 480 V AC 50/60 Hz 符合 UL 508 85 kA 在…上 240 V AC 50/60 Hz 符合 UL 508 22 kA Icu 在…上 525 V AC 50/60 Hz 符合 IEC 60947-2 25 kA Icu 在…上 500 V AC 50/60 Hz 符合 IEC 60947-2 35 kA Icu 在…上 440 V AC 50/60 Hz 符合 IEC 60947-2 36 kA Icu 在…上 380/415 V AC 50/60 Hz 符合 IEC 60947-2 8 kA Icu 在…上 660/690 V AC 50/60 Hz 符合 IEC 60947-2 85 kA Icu 在…上 220/240 V AC 50/60 Hz 符合 IEC 60947-2
Performance level	F 36 kA 415 V AC
脱扣器名称	TM-D
脱扣器类型	热磁式
脱扣器保护功能	LI
控制类型	手柄
Circuit breaker mounting mode	固定式

补充信息
额定绝缘电压 [Ui]	800 V AC 50/60 Hz
额定冲击耐受电压 [Uimp]	8 kV
[Ics] rated service short-circuit breaking capacity	11 kA 在…上 525 V AC 50/60 Hz 符合 IEC 60947-2 35 kA 在…上 440 V AC 50/60 Hz 符合 IEC 60947-2 36 kA 在…上 380/415 V AC 50/60 Hz 符合 IEC 60947-2 4 kA 在…上 660/690 V AC 50/60 Hz 符合 IEC 60947-2 85 kA 在…上 220/240 V AC 50/60 Hz 符合 IEC 60947-2 12.5 kA 在…上 500 V AC 50/60 Hz 符合 IEC 60947-2
机械寿命	50000 次
安装方式	底板安装
连接方式-上端	前连接
连接方式-下端	前连接
保护类型	过载保护 (热保护) 短路保护 (磁保护)
脱扣器额定值	80 A 在…上 40 °C
Long-time pick-up adjustment type Ir (thermal protection)	可调
[Ir] long-time protection pick-up adjustment range	0.7…1 x In
Long-time protection delay adjustment type tr	固定式
[tr] long-time protection delay adjustment range	120…400 s 在…上 1.5 x In 15 s 在…上 6 x Ir
Short-time protection pick-up adjustment type Isd	固定式
[Isd] Short-time protection pick-up adjustment range	640 A
Short-time protection delay adjustment type tsd	固定式
辅助触点类型	不含
Width (W)	105 mm
Height (H)	161 mm
Depth (D)	86 mm
产品重量	2.05 kg
