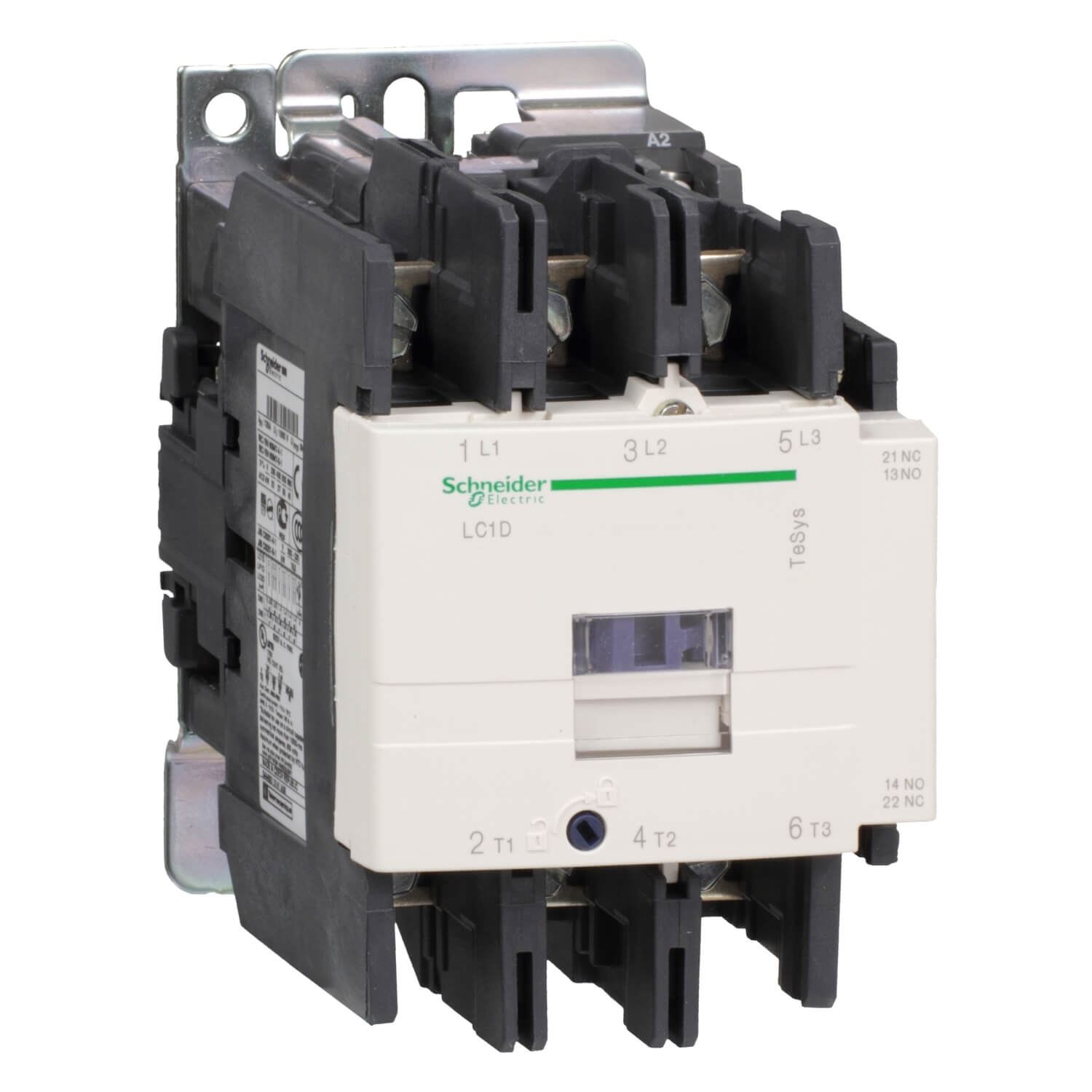

LC1D80U7 TeSys D 三极接触器 – 80 A – 240 V – 50/60Hz

Category: 施耐德

LC1D80U7 TeSys D 三极接触器 – 80 A – 240 V – 50/60Hz

Specification：

主要信息
产品系列	TeSys
产品名称	TeSys D
产品类型	接触器
产品短名	LC1D
接触器应用领域	应用于功率因数大于等于0.95的交流负载中应用于接通分断正常启动的鼠笼电机
使用类别	AC-1 AC-4 AC-3
极数	3P
power pole contact composition	3 NO
额定工作电压 [Ue]	电源回路: <= 300 V DC 25…400 Hz 电源回路: <= 690 V AC
额定工作电流 [Ie]	125 A 60 °C) 在…上 <= 440 V AC AC-1 适用电源回路 80 A 60 °C) 在…上 <= 440 V AC AC-3 适用电源回路
电动机功率 (kW)	22 kW 在…上 220…230 V AC 50/60 Hz (AC-3) 37 kW 在…上 380…400 V AC 50/60 Hz (AC-3) 45 kW 在…上 415…440 V AC 50/60 Hz (AC-3) 55 kW 在…上 500 V AC 50/60 Hz (AC-3) 45 kW 在…上 660…690 V AC 50/60 Hz (AC-3) 45 kW 在…上 1000 V AC 50/60 Hz (AC-3) 15 kW 在…上 400 V AC 50/60 Hz (AC-4)
motor power HP (UL / CSA)	20 hp 在…上 200/208 V AC 50/60 Hz 适用 3 相电机 7.5 hp 在…上 115 V AC 50/60 Hz 适用 1 相电机 15 hp 在…上 230/240 V AC 50/60 Hz 适用 1 相电机 25 hp 在…上 230/240 V AC 50/60 Hz 适用 3 相电机 60 hp 在…上 460/480 V AC 50/60 Hz 适用 3 相电机 60 hp 在…上 575/600 V AC 50/60 Hz 适用 3 相电机
控制回路特性	AC 在…上 50/60 Hz
控制回路电压	240 V AC 50/60 Hz
辅助触点类型	1 NO + 1 NC
额定冲击耐受电压 [Uimp]	8 kV 符合 IEC 60947
过电压类别	III
约定发热电流 [Ith]	10 A 在…上 <60 °C 适用信号回路 125 A 在…上 <60 °C 适用电源回路
额定接通能力 [Irms]	140 A AC 适用信号回路符合 IEC 60947-5-1 250 A DC 适用信号回路符合 IEC 60947-5-1 1100 A 在…上 440 V 适用电源回路符合 IEC 60947
额定分断能力	1100 A 在…上 440 V 适用电源回路符合 IEC 60947
额定短时耐受电流 [Icw]	640 A 在…上 <40 °C – 10 s 适用电源回路 990 A 在…上 <40 °C – 1 s 适用电源回路 135 A 在…上 <40 °C – 10 分钟适用电源回路 320 A 在…上 <40 °C – 1 分钟适用电源回路 100 A – 1 s 适用信号回路 120 A – 500 ms 适用信号回路 140 A – 100 ms 适用信号回路
与继电器配合使用的熔丝	10 A gG 适用信号回路符合 IEC 60947-5-1 200 A gG 在…上 <= 690 V 配合 1 型适用电源回路 160 A gG 在…上 <= 690 V 配合 2 型适用电源回路
平均阻抗	0.8 mΩ – Ith 125 A 50 Hz 适用电源回路
额定绝缘电压 [Ui]	电源回路: 600 V CSA 认证电源回路: 600 V UL 认证电源回路: 1000 V 符合 IEC 60947-4-1 信号回路: 690 V 符合 IEC 60947-1 信号回路: 600 V CSA 认证信号回路: 600 V UL 认证
电气寿命	0.8 M次 125 A AC-1 Ue条件下 <= 440 V 1.5 M次 80 A AC-3 Ue条件下 <= 440 V
每极功耗	5.1 W AC-3 12.5 W AC-1
Front cover	带
安装方式	底板安装导轨安装
标准	CSA C22.2 No 14 EN 60947-4-1 EN 60947-5-1 IEC 60947-4-1 IEC 60947-5-1 UL 508
产品认证	DNV GOST CCC RINA CSA GL BV LROS (Lloyds register of shipping) UL
接线能力	控制回路: 螺栓紧固 2 电缆 1…2.5 mm²软线带控制回路: 螺栓紧固 1 电缆 1…2.5 mm²软线带控制回路: 螺栓紧固 1 电缆 1…4 mm²软线不带控制回路: 螺栓紧固 2 电缆 1…4 mm²软线不带控制回路: 螺栓紧固 1 电缆 1…4 mm²硬线不带控制回路: 螺栓紧固 2 电缆 1…4 mm²硬线不带电源回路: 接线端 1 电缆 4…50 mm²软线不带电源回路: 接线端 2 电缆 4…25 mm²软线不带电源回路: 接线端 1 电缆 4…50 mm²软线带电源回路: 接线端 2 电缆 4…16 mm²软线带电源回路: 接线端 1 电缆 4…50 mm²硬线不带电源回路: 接线端 2 电缆 4…25 mm²硬线不带
紧固扭矩	控制回路: 1.2 N.m 通过螺栓紧固用螺丝刀 Ø 6 平口控制回路: 1.2 N.m 通过螺栓紧固用螺丝刀 No 2 十字螺丝电源回路: 9 N.m 通过接线端用螺丝刀 Ø 6 – Ø 8 平口电源回路: 9 N.m 通过接线端六角型 4 mm
动作时间	20…35 ms 闭合 6…20 ms 分断
安全可靠等级	B10d = 1369863 次标称负载的接触器符合 EN/ISO 13849-1 B10d = 20000000 次机械负载的接触器符合 EN/ISO 13849-1
机械寿命	4 M次
最大操作频率	3600 次/小时在…上 <60 °C

补充信息
浪涌抑制模块	无内置浪涌抑制模块
(~50Hz吸合)功耗 (VA)	245 VA 60 Hz 0.75 20 °C) 245 VA 50 Hz 0.75 20 °C)
(~50Hz保持)功耗 (VA)	26 VA 60 Hz 0.3 20 °C) 26 VA 50 Hz 0.3 20 °C)
热消散	6…10 W 在…上 50/60 Hz
辅助触点类型	类型机械连接 1 NO + 1 NC 符合 IEC 60947-5-1 类型与主触头状态成镜像 1 NC 符合 IEC 60947-4-1
信号回路频率	25…400 Hz
最小开关电流 [Imin]	5 mA 适用信号回路
最小开关电压	17 V 适用信号回路
不重迭时间	1.5 ms 失电 NC及NO触点之间 1.5 ms 得电 NC及NO触点之间
绝缘电阻	> 10 MΩ 适用信号回路
接触器兼容特性	M11
型号	LC1D

环境
IP 保护等级	IP20 前面板符合 IEC 60529
防护措施	TH 符合 IEC 60068-2-30
污染等级	3
贮存环境温度	-60…80 °C
工作海拔	3000 m 无
耐火及耐异常高温能力	850 °C 符合 IEC 60695-2-1
阻燃	V1 符合 UL 94
抗冲击、震动性能	抗震性能触头打开: 2 gn (5…300 Hz) 抗冲击性能触头打开: 8 gn (11ms) 抗震性能触头闭合状态: 3 gn (5…300 Hz) 抗冲击性能触头闭合状态: 10 gn (11ms)
高度	127 mm
宽度	85 mm
深度	130 mm
产品重量	1.59 kg

包装单位
包装1的单位类别	PCE
包装1的数量	1
包装1的重量	1.55 kg
包装1高度	9.5 cm
包装1宽度	13.5 cm
包装1长度	14 cm
包装2的单位类别	S02
包装2的数量	5
包装2重量	8.075 kg
包装2高度	15 cm
包装2宽度	30 cm
包装2长度	40 cm
包装3的单位类别	P06
包装3的数量	80
包装3重量	139.78 kg
包装3高度	80 cm
包装3宽度	80 cm
包装3长度	60 cm
