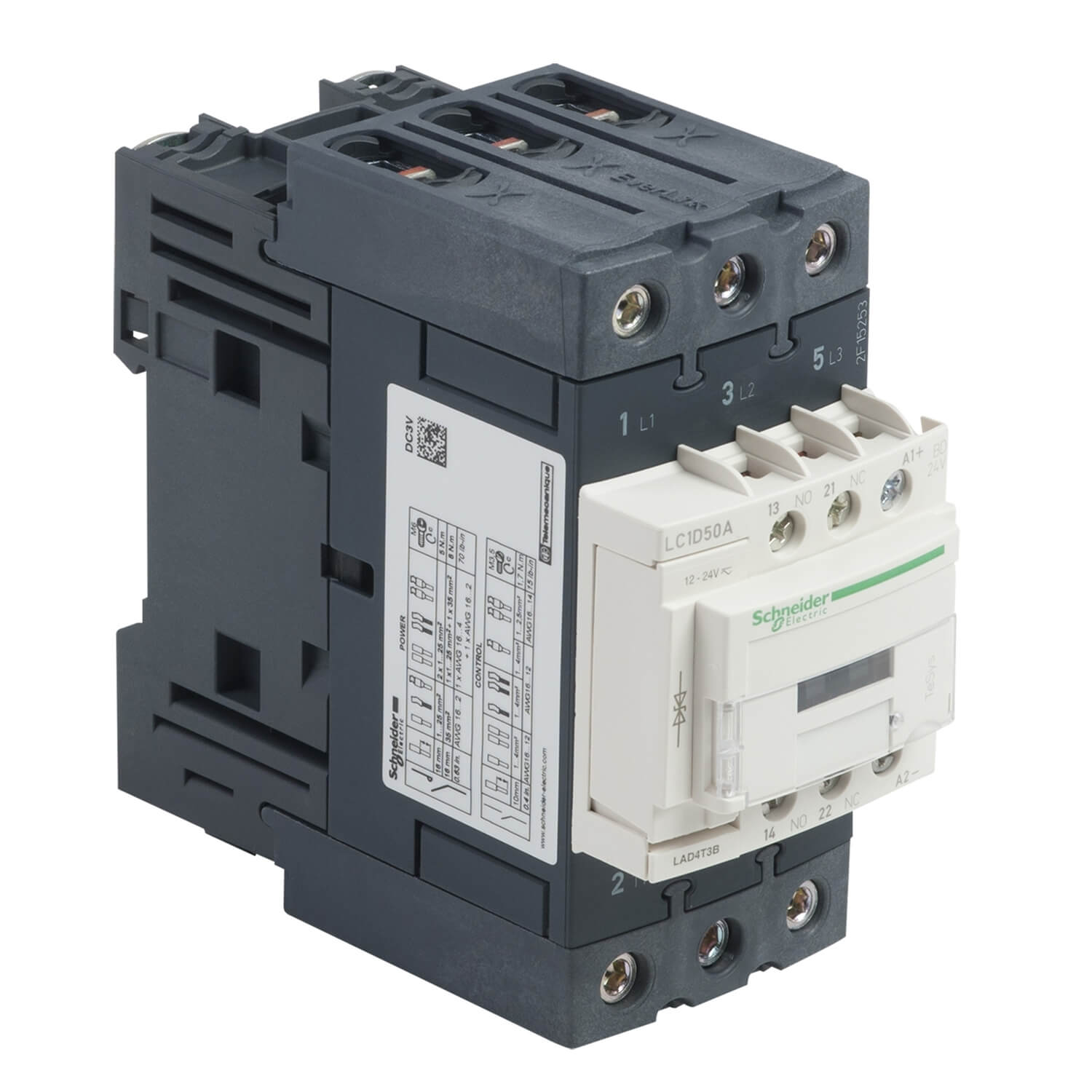

LC1D50ABD TeSys D系列三极接触器, 50A, 24VDC
Specification:
| 产品系列 |
TeSys
|
|
|---|---|---|
| 产品名称 |
TeSys D
|
|
| 产品类型 |
接触器
|
|
| 产品短名 |
LC1D
|
|
| 接触器应用领域 |
应用于接通分断正常启动的鼠笼电机
应用于功率因数大于等于0.95的交流负载中 |
|
| 使用类别 |
AC-3
AC-4 AC-1 |
|
| 极数 |
3P
|
|
| power pole contact composition |
3 NO
|
|
| 额定工作电压 [Ue] |
电源回路: <= 690 V AC 25…400 Hz
电源回路: <= 300 V DC |
|
| 额定工作电流 [Ie] |
50 A 60 °C) 在…上 <= 440 V AC AC-3 适用 电源回路
80 A 60 °C) 在…上 <= 440 V AC AC-1 适用 电源回路 |
|
| 电动机功率 (kW) |
15 kW 在…上 220…230 V AC 50/60 Hz (AC-3)
22 kW 在…上 380…400 V AC 50/60 Hz (AC-3) 30 kW 在…上 500 V AC 50/60 Hz (AC-3) 33 kW 在…上 660…690 V AC 50/60 Hz (AC-3) 25 kW 在…上 415 V AC 50/60 Hz (AC-3) 30 kW 在…上 440 V AC 50/60 Hz (AC-3) 11 kW 在…上 400 V AC 50/60 Hz (AC-4) |
|
| motor power HP (UL / CSA) |
3 hp 在…上 115 V AC 50/60 Hz 适用 1 相 电机
7.5 hp 在…上 230/240 V AC 50/60 Hz 适用 1 相 电机 15 hp 在…上 200/208 V AC 50/60 Hz 适用 3 相 电机 15 hp 在…上 230/240 V AC 50/60 Hz 适用 3 相 电机 40 hp 在…上 460/480 V AC 50/60 Hz 适用 3 相 电机 40 hp 在…上 575/600 V AC 50/60 Hz 适用 3 相 电机 |
|
| 控制回路特性 |
DC 标准
|
|
| 控制回路电压 |
24 V DC
|
|
| 辅助触点类型 |
1 NO + 1 NC
|
|
| 额定冲击耐受电压 [Uimp] |
6 kV 符合 IEC 60947
|
|
| 过电压类别 |
III
|
|
| 约定发热电流 [Ith] |
10 A 在…上 <60 °C 适用 信号回路
80 A 在…上 <60 °C 适用 电源回路 |
|
| 额定接通能力 [Irms] |
140 A AC 适用 信号回路 符合 IEC 60947-5-1
250 A DC 适用 信号回路 符合 IEC 60947-5-1 900 A 在…上 440 V 适用 电源回路 符合 IEC 60947 |
|
| 额定分断能力 |
900 A 在…上 440 V 适用 电源回路 符合 IEC 60947
|
|
| 额定短时耐受电流 [Icw] |
400 A 在…上 <40 °C – 10 s 适用 电源回路
810 A 在…上 <40 °C – 1 s 适用 电源回路 84 A 在…上 <40 °C – 10 分钟 适用 电源回路 208 A 在…上 <40 °C – 1 分钟 适用 电源回路 100 A – 1 s 适用 信号回路 120 A – 500 ms 适用 信号回路 140 A – 100 ms 适用 信号回路 |
|
| 与继电器配合使用的熔丝 |
10 A gG 适用 信号回路 符合 IEC 60947-5-1
100 A gG 在…上 <= 690 V 配合 1 型 适用 电源回路 100 A gG 在…上 <= 690 V 配合 2 型 适用 电源回路 |
|
| 平均阻抗 |
1.5 mΩ – Ith 80 A 50 Hz 适用 电源回路
|
|
| 额定绝缘电压 [Ui] |
电源回路: 600 V CSA 认证
电源回路: 600 V UL 认证 信号回路: 690 V 符合 IEC 60947-1 信号回路: 600 V CSA 认证 信号回路: 600 V UL 认证 电源回路: 690 V 符合 IEC 60947-4-1 |
|
| 电气寿命 |
1.45 M次 50 A AC-3 Ue条件下 <= 440 V
0.5 M次 80 A AC-1 Ue条件下 <= 440 V |
|
| 每极功耗 |
3.7 W AC-3
9.6 W AC-1 |
|
| Front cover |
带
|
|
| 安装方式 |
底板安装
导轨安装 |
|
| 标准 |
CSA C22.2 No 14
EN 60947-4-1 EN 60947-5-1 IEC 60947-4-1 IEC 60947-5-1 UL 508 |
|
| 产品认证 |
UL
GOST DNV LROS (Lloyds register of shipping) CCC GL CSA RINA BV |
|
| 接线能力 |
控制回路: 螺栓紧固 2 电缆 1…2.5 mm²软线 带
控制回路: 螺栓紧固 1 电缆 1…4 mm²软线 不带 控制回路: 螺栓紧固 2 电缆 1…4 mm²软线 不带 控制回路: 螺栓紧固 1 电缆 1…4 mm²软线 带 控制回路: 螺栓紧固 1 电缆 1…4 mm²硬线 不带 控制回路: 螺栓紧固 2 电缆 1…4 mm²硬线 不带 电源回路: 螺钉连接 1 电缆 1…35 mm²软线 不带 电源回路: 螺钉连接 2 电缆 1…25 mm²软线 不带 电源回路: 螺钉连接 1 电缆 1…35 mm²软线 带 电源回路: 螺钉连接 2 电缆 1…25 mm²软线 带 电源回路: 螺钉连接 1 电缆 1…35 mm²硬线 不带 电源回路: 螺钉连接 2 电缆 1…25 mm²硬线 不带 |
|
| 紧固扭矩 |
控制回路: 1.7 N.m 通过 螺栓紧固 用螺丝刀 Ø 6 平口
控制回路: 1.7 N.m 通过 螺栓紧固 用螺丝刀 No 2 十字螺丝 电源回路: 8 N.m 通过 EverLink BTR 接线端子 电缆 25…35 mm² 六角型 4 mm 电源回路: 5 N.m 通过 EverLink BTR 接线端子 电缆 1…25 mm² 六角型 4 mm |
|
| 动作时间 |
42.5…57.5 ms 闭合
16…24 ms 分断 |
|
| 安全可靠等级 |
B10d = 1369863 次 标称负载的接触器 符合 EN/ISO 13849-1
B10d = 20000000 次 机械负载的接触器 符合 EN/ISO 13849-1 |
|
| 机械寿命 |
10 M次
|
|
| 最大操作频率 |
3600 次/小时 在…上 <60 °C
|
| 浪涌抑制模块 |
内置双向峰值限流二极管
|
|
|---|---|---|
| 时间常量 |
34 ms
|
|
| 浪涌功率 (W) |
19 W 20 °C)
|
|
| 吸持功耗 (W) |
7.4 W 在…上 20 °C
|
|
| 辅助触点类型 |
类型 机械连接 1 NO + 1 NC 符合 IEC 60947-5-1
类型 与主触头状态成镜像 1 NC 符合 IEC 60947-4-1 |
|
| 信号回路频率 |
25…400 Hz
|
|
| 最小开关电流 [Imin] |
5 mA 适用 信号回路
|
|
| 最小开关电压 |
17 V 适用 信号回路
|
|
| 不重迭时间 |
1.5 ms 失电 NC及NO触点之间
1.5 ms 得电 NC及NO触点之间 |
|
| 绝缘电阻 |
> 10 MΩ 适用 信号回路
|
|
| 接触器兼容特性 |
M4
|
|
| 型号 |
LC1D
|
|
| motor power range |
7…11 kW 在…上 200…240 V 3 相
15…25 kW 在…上 380…440 V 3 相 15…25 kW 在…上 200…240 V 3 相 30…50 kW 在…上 380…440 V 3 相 30…50 kW 在…上 480…500 V 3 相 |
|
| 马达启动器类型 |
直接在线接触器
|
|
| 接触器线圈电压 |
24 V DC 标准
|
| IP 保护等级 |
IP20 前面板 符合 IEC 60529
|
|
|---|---|---|
| 防护措施 |
TH 符合 IEC 60068-2-30
|
|
| 污染等级 |
3
|
|
| 贮存环境温度 |
-60…80 °C
|
|
| 工作海拔 |
3000 m 无
|
|
| 耐火及耐异常高温能力 |
850 °C 符合 IEC 60695-2-1
|
|
| 阻燃 |
V1 符合 UL 94
|
|
| 抗冲击、震动性能 |
抗震性能 触头打开: 2 gn (5…300 Hz)
抗震性能 触头闭合状态: 4 gn (5…300 Hz) 抗冲击性能 触头闭合状态: 15 gn (11ms) 抗冲击性能 触头打开: 10 gn (11ms) |
|
| 高度 |
122 mm
|
|
| 宽度 |
55 mm
|
|
| 深度 |
120 mm
|
|
| 产品重量 |
0.93 kg
|
| 包装1的单位类别 |
PCE
|
|
|---|---|---|
| 包装1的数量 |
1
|
|
| 包装1的重量 |
999 g
|
|
| 包装1高度 |
6.2 cm
|
|
| 包装1宽度 |
13.7 cm
|
|
| 包装1长度 |
15.2 cm
|
|
| 包装2的单位类别 |
S02
|
|
| 包装2的数量 |
10
|
|
| 包装2重量 |
10.26 kg
|
|
| 包装2高度 |
15 cm
|
|
| 包装2宽度 |
30 cm
|
|
| 包装2长度 |
40 cm
|
|
| 包装3的单位类别 |
P06
|
|
| 包装3的数量 |
160
|
|
| 包装3重量 |
175.62 kg
|
|
| 包装3高度 |
80 cm
|
|
| 包装3宽度 |
80 cm
|
|
| 包装3长度 |
60 cm
|
