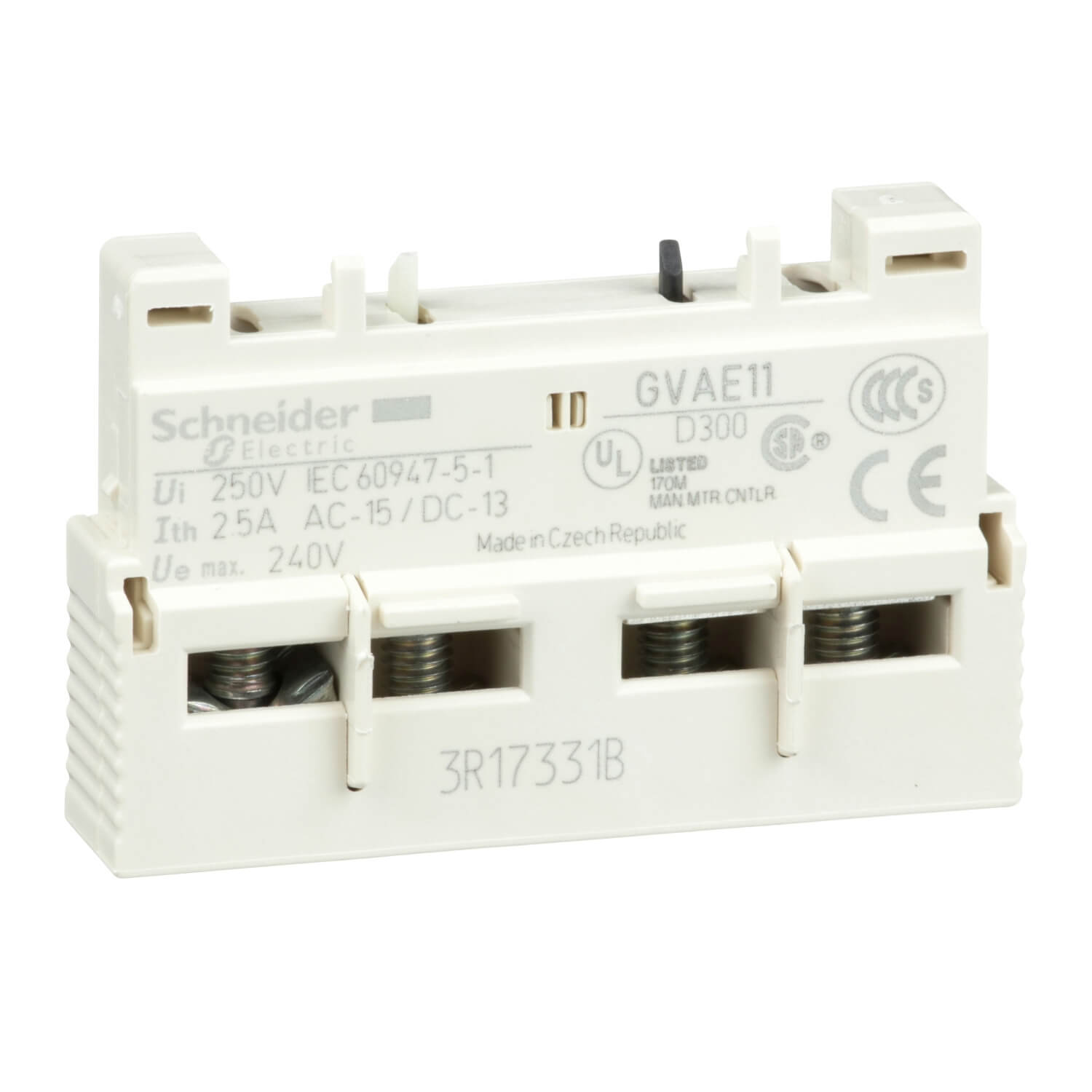

GVAE11 TeSys GV2/GV3 瞬时辅助触点, 正装, 带 1 N/O + 1 N/C
Specification:
| 产品系列 |
TeSys
|
|
|---|---|---|
| 产品短名 |
GVAE
|
|
| 产品类型 |
辅助触点模块
|
|
| 产品适用范围 |
GV2P
GV2RT GV2ME GV3L GV2LE GV3P GV2L |
|
| 安装位置 |
前侧
|
|
| 回路触点类型 |
1 NO + 1 NC
|
|
| 接线能力 |
螺栓紧固 1 电缆 1…2.5 mm²硬线
螺栓紧固 2 电缆 1…2.5 mm²硬线 螺栓紧固 1 电缆 0.75…2.5 mm²软线 不带 螺栓紧固 2 电缆 0.75…2.5 mm²软线 不带 螺栓紧固 1 电缆 0.75…1.5 mm²软线 带 |
|
| 每套数量 |
一套10个
|
| 额定绝缘电压 [Ui] |
300 V 符合 UL 508
300 V 符合 CSA C22.2 No 14 250 V 符合 IEC 60947-1 |
|
|---|---|---|
| 额定工作电压 [Ue] |
24…240 V AC
24…60 V DC |
|
| 约定发热电流 [Ith] |
2.5 A
|
|
| 保护类型 |
GG 熔断器 10 A
GB2CB06 断路器 10 A |
|
| 机械寿命 |
100000 次
|
|
| 最小开关电流 [Imin] |
5 mA
|
|
| 最小开关电压 |
17 V
|
|
| 额定操作功率(VA) |
120 VA 在…上 110…120 V AC-15 电气寿命: 100000 次
120 VA 在…上 230…240 V AC-15 电气寿命: 100000 次 48 VA 在…上 24 V AC-15 电气寿命: 100000 次 60 VA 在…上 48 V AC-15 电气寿命: 100000 次 |
|
| 额定操作功率 (W) |
15 W 在…上 48 V DC-13 电气寿命: 100000 次
24 W 在…上 24 V DC-13 电气寿命: 100000 次 9 W 在…上 60 V DC-13 电气寿命: 100000 次 |
|
| 紧固扭矩 |
1.4 N.m 通过 螺栓紧固
|
|
| 高度 |
11 mm
|
|
| 宽度 |
45 mm
|
|
| 深度 |
29 mm
|
|
| 产品重量 |
0.02 kg
|
| 环境特征 |
正常使用环境
|
|---|
| 包装1的单位类别 |
PCE
|
|
|---|---|---|
| 包装1的数量 |
1
|
|
| 包装1的重量 |
18 g
|
|
| 包装1高度 |
1.6 cm
|
|
| 包装1宽度 |
5.1 cm
|
|
| 包装1长度 |
8.3 cm
|
|
| 包装2的单位类别 |
BAG
|
|
| 包装2的数量 |
1
|
|
| 包装2重量 |
18 g
|
|
| 包装2高度 |
1.6 cm
|
|
| 包装2宽度 |
5.1 cm
|
|
| 包装2长度 |
8.3 cm
|
|
| 包装3的单位类别 |
BB1
|
|
| 包装3的数量 |
10
|
|
| 包装3重量 |
210 g
|
|
| 包装3高度 |
12 cm
|
|
| 包装3宽度 |
6 cm
|
|
| 包装3长度 |
7 cm
|
