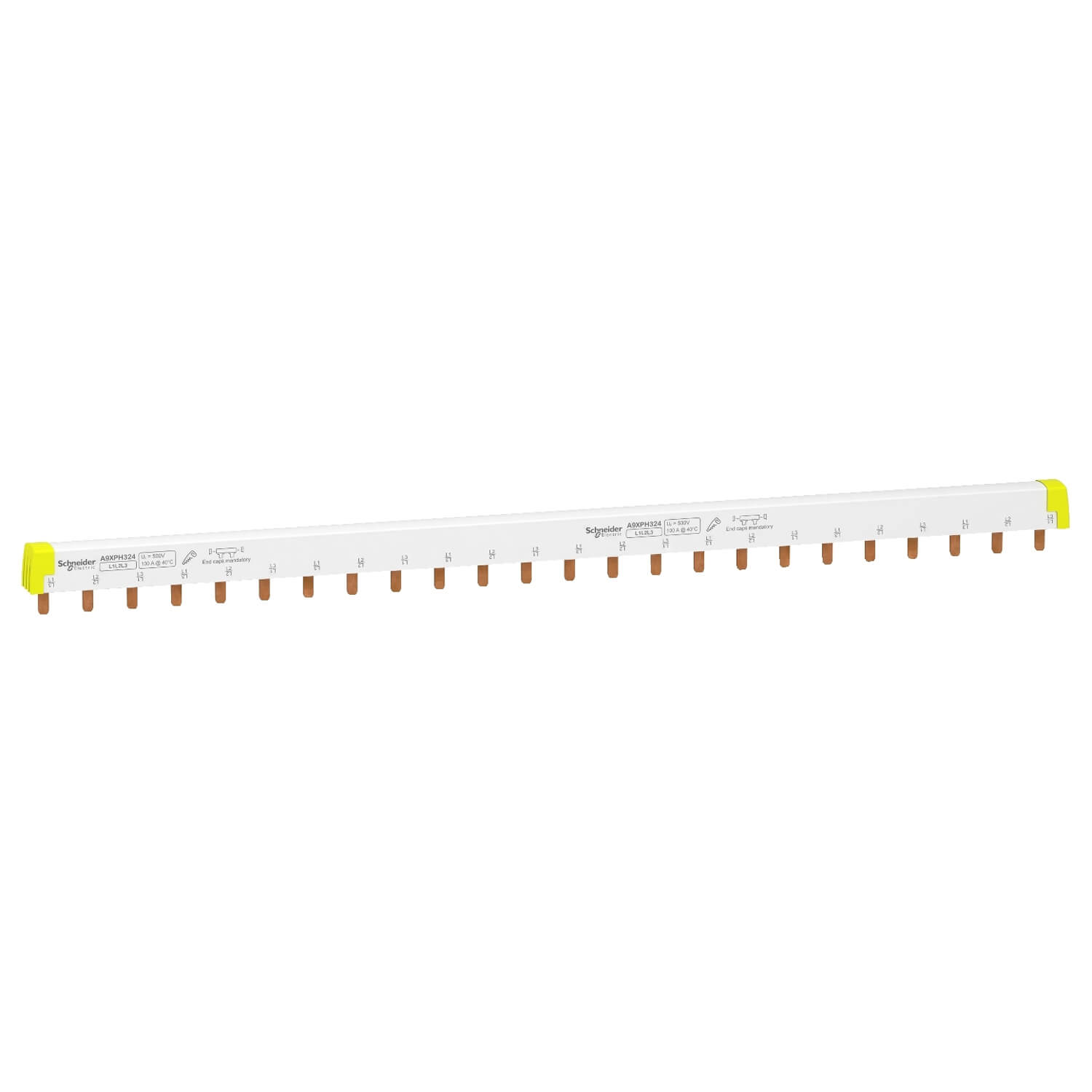

A9XPH324 Acti 9 – 梳状母排（iC65 3P适用） – 24×18mm
Specification：
| 产品系列 |
Acti 9
|
|
|---|---|---|
| 产品类型 |
梳状母排
|
|
| 附件/独立安装部件类别 |
接线附件
|
|
| 线路说明 |
3L
|
|
| Length in 18 mm modules |
24
|
| （回路）数量 |
8路 3 L
|
|
|---|---|---|
| 按用途配置极数 |
1 3P
|
|
| 极间距 |
18 mm
|
|
| 端口类型 |
牙齿 (咬紧)
|
|
| 距离 |
54 mm
|
|
| 标志 |
L1, L2, L3
|
|
| 隔离 |
绝缘
|
|
| 设备简介 |
可切
|
|
| 额定工作电流 [Ie] |
100 A 在…上 40 °C
|
|
| 额定工作电压 [Ue] |
415 V AC
|
|
| 额定绝缘电压 [Ui] |
500 V AC 符合 IEC 61439-2
|
|
| 安装类型 |
水平
|
|
| 安装位置 |
顶部或底部 在…上 隧道式端子
顶部或底部 在…上 双接线端子 |
|
| 宽度 （9mm的倍数） |
48
|
|
| 宽度 |
430 mm
|
|
| 颜色 |
白色 (RAL 9003)
|
|
| 适用范围 |
Acti 9 iC60
Acti 9 iK60 Acti 9 iID Acti 9 iID K Acti 9 iSW Acti 9 iSW-NA Multi 9 C60 |
| 标准 |
IEC 60947-7-1
IEC 61439-2 |
|
|---|---|---|
| 耐火及耐异常高温能力 |
960 °C ( 30 s ) 符合 IEC 60695-2-1
|
|
| 污染等级 |
3 符合 IEC 60947-7-1
|
|
| IP 保护等级 |
IP20 带尾端件和齿盖
|
| 包装1的单位类别 |
PCE
|
|
|---|---|---|
| 包装1的数量 |
1
|
|
| 包装1的重量 |
232 g
|
|
| 包装1高度 |
1.5 cm
|
|
| 包装1宽度 |
3 cm
|
|
| 包装1长度 |
43 cm
|
|
| 包装2的单位类别 |
BB1
|
|
| 包装2的数量 |
5
|
|
| 包装2重量 |
1.278 kg
|
|
| 包装2高度 |
6 cm
|
|
| 包装2宽度 |
8.7 cm
|
|
| 包装2长度 |
46.6 cm
|
|
| 包装3的单位类别 |
S04
|
|
| 包装3的数量 |
80
|
|
| 包装3重量 |
21.276 kg
|
|
| 包装3高度 |
30 cm
|
|
| 包装3宽度 |
40 cm
|
|
| 包装3长度 |
60 cm
|
