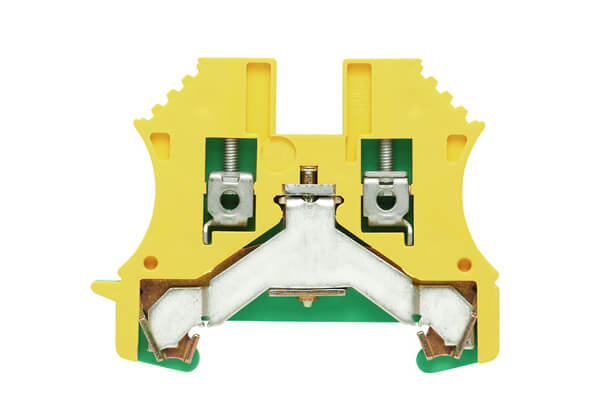

1010000000 接地型接线端子, 螺钉联接, 2.5 mm², 300 A (2.5 mm²), 绿/黄
Specification：
| 类型 | WPE 2.5 |
| 订货号 | 1010000000 |
| 版本 | 接地型接线端子, 螺钉联接, 2.5 mm², 300 A (2.5 mm²), 绿/黄 |
| 宽度 | 5.1 mm |
| 宽度 (英寸) | 0.201 inch |
| 高度 | 60 mm |
| 高度 (英寸) | 2.362 inch |
| 深 | 46.5 mm |
| 深度 (英寸) | 1.831 inch |
| 深度（含 DIN 导轨） | 47 mm |
| 重量 | 18.86 g |
| 净重 | 16.22 g |
| 工作温度范围 | 应用温度范围请参考EG检验合格证书/IECEx-一致性证书 |
| 最低存放温度. | -25 °C |
| 最高存放温度 | 55 °C |
| 存储温度 | -25 °C…55 °C |
| 最小持续工作温度 | -60 °C |
| 最大持续工作温度 | 130 °C |
| 额定短时电流 | 300 A (2.5 mm²) |
| PE 端子的中心螺钉 | M 2.5 |
| 安装螺钉的拧紧扭矩范围 | 0.4…0.8 Nm |
| PEN功能 | 无 |
| DMS 电动螺丝刀的扭矩设置 | 1 |
| 剥线长度 | 10 mm |
| 压接范围，最大 | 4 mm² |
| 压接范围，最小 | 0.05 mm² |
| 压接螺钉 | M 2.5 |
| 导线最大压接面积 AWG | AWG 12 |
| 导线最小压接面积 AWG | AWG 30 |
| 导线连接截面积，单股硬导线，最大 | 4 mm² |
| 导线连接截面积，单股硬导线，最小 | 0.5 mm² |
| 导线连接截面积，多股细导线，带管状端头 DIN 46228/1，最大 | 2.5 mm² |
| 导线连接截面积，多股细导线，带管状端头 DIN 46228/1，最小 | 0.5 mm² |
| 导线连接截面积，多股细导线，带管状端头 DIN 46228/4，最大 | 2.5 mm² |
| 导线连接截面积，多股细导线，带管状端头 DIN 46228/4，最小 | 0.5 mm² |
| 接线截面积，多股线，最大 | 4 mm² |
| 接线截面积，多股线，最小 | 1.5 mm² |
| 最大压接面积 软导线 | 4 mm² |
| 最大拧紧力矩 | 0.6 Nm |
| 最小压接面积 软导线 | 0.5 mm² |
| 最小拧紧力矩 | 0.4 Nm |
| 测量规 按照 60 947-1 标准 | A3 |
| 联接点数量 | 2 |
| 联接类型 | 螺钉联接 |
| 螺丝刀口尺寸 | 0.6 x 3.5 mm |
| 连接方向 | 上方 |
| 材料 | Wemid |
| 颜色编码 | 绿/黄 |
| 阻燃等级符合 UL 94 | V-0 |
| 额定横截面 | 2.5 mm² |
| 相邻端子的额定电压 | 800 V |
| 标准 | IEC 60947-7-2 |
| 体积电阻率符合 IEC 60947-7-x 标准 | 1.33 mΩ |
| 功率损耗符合 IEC 60947-7-x | 0.77 W |
| 相邻端子的额定浪涌电压 | 8 kV |
| 污染等级 | 3 |
